آموزش چاپ سهبعدی؛ از مدل دیجیتال تا قطعه فیزیکی
چاپ سهبعدی یکی از فناوریهای تحولآفرین در دنیای طراحی و تولید است که امکان تبدیل ایدههای دیجیتال به اشیای واقعی را فراهم میکند. این فناوری در صنایع مختلفی مانند بازیسازی، انیمیشن، معماری، پزشکی، مهندسی، خودروسازی و حتی تولید محصولات شخصی کاربرد گستردهای پیدا کرده است. امروزه با دسترسی آسانتر به پرینترهای سهبعدی و نرمافزارهای طراحی، افراد بیشتری میتوانند طرحهای خود را بدون نیاز به تجهیزات صنعتی پیچیده به محصول فیزیکی تبدیل کنند.
در این مقاله، مراحل کامل فرآیند چاپ سهبعدی را از ساخت مدل دیجیتال تا تولید قطعه نهایی بررسی خواهیم کرد.
چاپ سهبعدی چیست؟
چاپ سهبعدی یا Additive Manufacturing فرآیندی است که در آن یک جسم بهصورت لایهبهلایه ساخته میشود. برخلاف روشهای سنتی تولید که با برش یا حذف مواد شکل نهایی را ایجاد میکنند، در چاپ سهبعدی مواد تنها در محل مورد نیاز اضافه میشوند.
این روش باعث کاهش ضایعات، افزایش سرعت نمونهسازی و امکان ساخت اشکال پیچیدهای میشود که تولید آنها با روشهای معمول دشوار یا غیرممکن است.

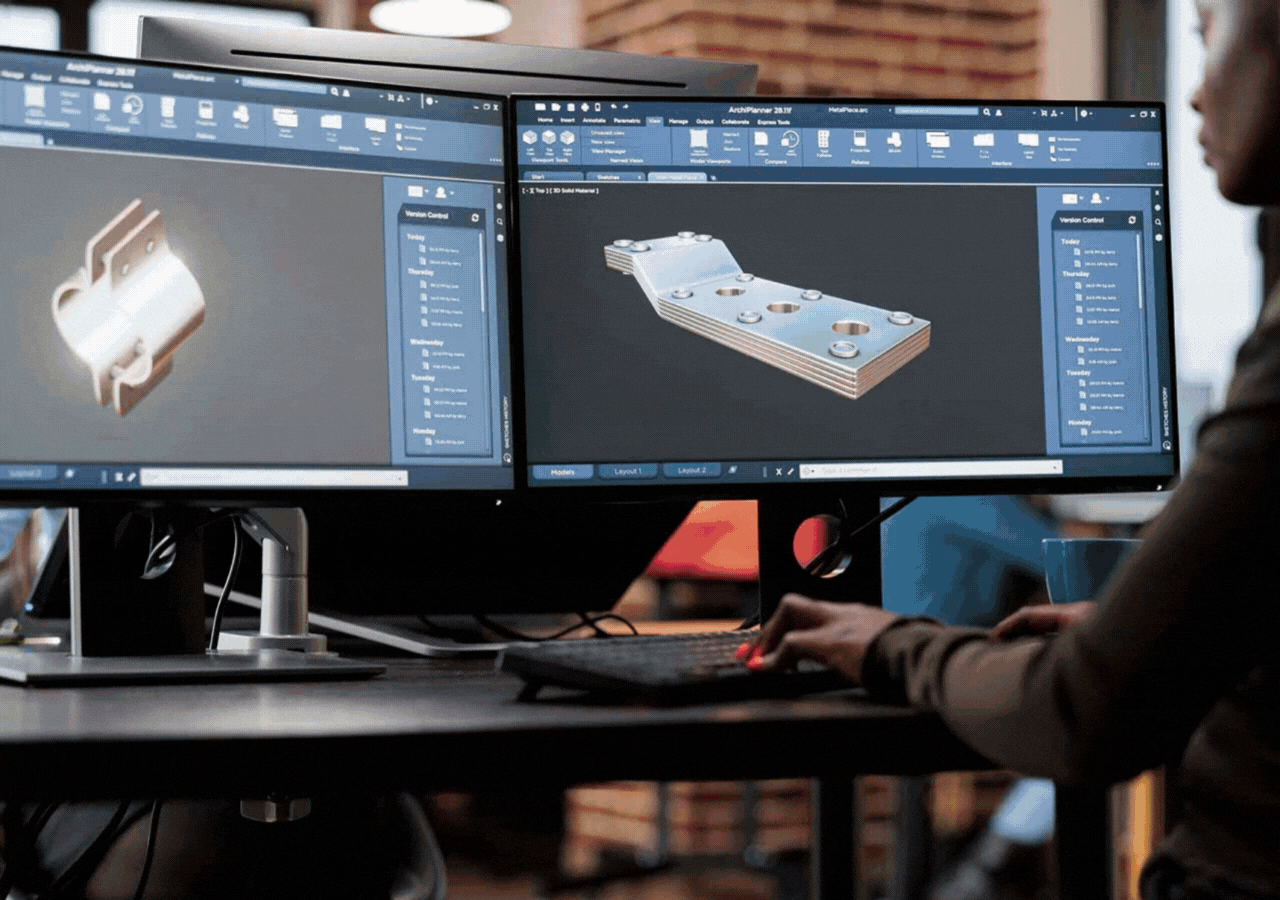

مرحله اول: طراحی مدل سهبعدی
اولین قدم برای چاپ سهبعدی، ایجاد یک مدل دیجیتال است. این مدل میتواند در نرمافزارهای مختلف طراحی سهبعدی ساخته شود.
برخی از محبوبترین نرمافزارهای طراحی عبارتاند از:
در این مرحله باید مدل بهصورت دقیق طراحی شود و از مشکلاتی مانند سوراخهای باز، سطوح تداخلدار یا هندسههای ناقص جلوگیری گردد.
مرحله دوم: آمادهسازی فایل برای چاپ
پس از تکمیل طراحی، مدل باید در قالبی ذخیره شود که توسط نرمافزارهای چاپ سهبعدی قابل خواندن باشد.
رایجترین فرمتها عبارتاند از:
- STL
- OBJ
- 3MF
این فایلها اطلاعات هندسی مدل را ذخیره میکنند و پایه اصلی فرآیند چاپ را تشکیل میدهند.
مرحله سوم: بررسی و اصلاح مدل
قبل از ارسال فایل به پرینتر، باید مدل از نظر فنی بررسی شود.
موارد مهم شامل:
- بسته بودن کامل مدل (Watertight)
- حذف سطوح اضافی
- بررسی ضخامت دیوارهها
- اصلاح نرمالها
- اطمینان از عدم وجود هندسههای معیوب
برای این کار میتوان از نرمافزارهایی مانند Meshmixer یا Netfabb استفاده کرد.

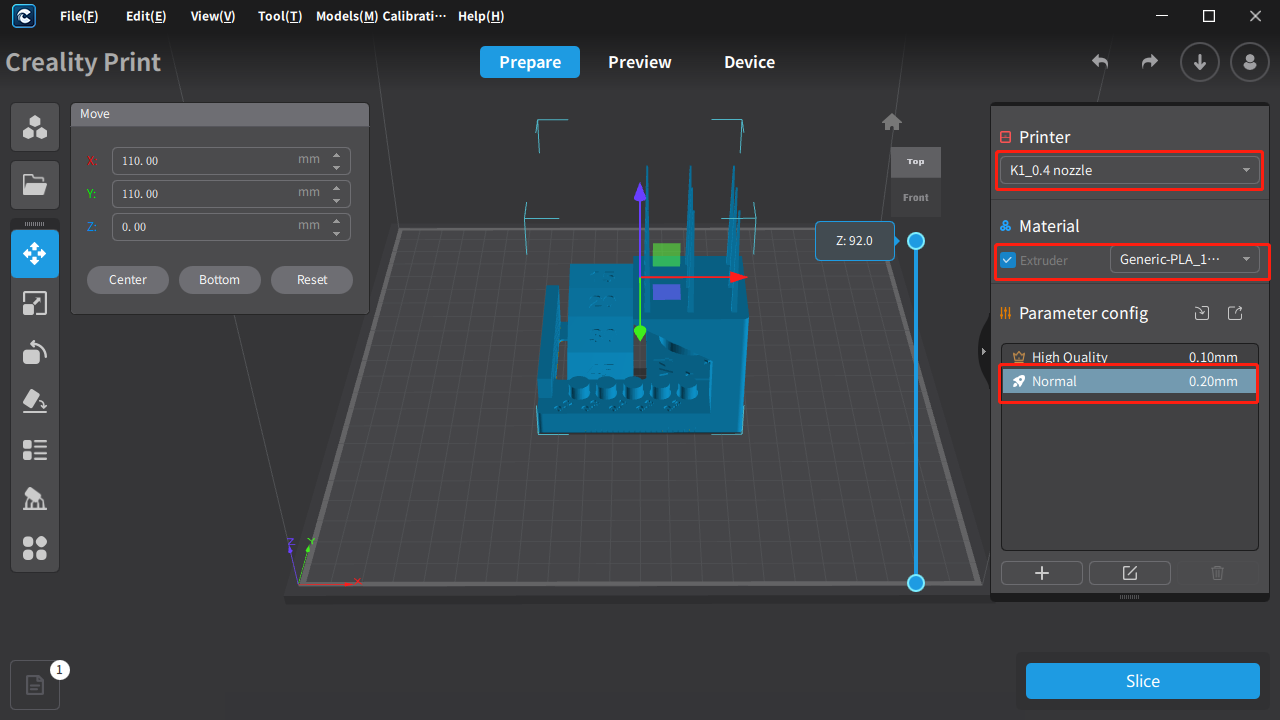

مرحله چهارم: اسلایس کردن مدل (Slicing)
در این مرحله مدل سهبعدی وارد نرمافزار اسلایسر میشود.
اسلایسر مدل را به صدها یا هزاران لایه افقی تقسیم میکند و مسیر حرکت نازل یا منبع چاپ را محاسبه میکند.
برخی از نرمافزارهای معروف اسلایس:
- Cura
- PrusaSlicer
- Simplify3D
- Lychee Slicer
تنظیمات مهم در این مرحله عبارتاند از:
ارتفاع لایه (Layer Height)
- هرچه مقدار کمتر باشد کیفیت سطح بالاتر خواهد بود اما زمان چاپ افزایش پیدا میکند.
درصد پرشدگی (Infill)
- میزان مواد داخل قطعه را مشخص میکند. قطعات نمایشی معمولاً با 10 تا 20 درصد و قطعات کاربردی با درصدهای بالاتر چاپ میشوند.
ساپورت (Support)
- برای قسمتهای معلق و زاویهدار از ساختارهای پشتیبان استفاده میشود.
سرعت چاپ
- سرعت بالا باعث کاهش زمان چاپ و در برخی موارد افت کیفیت خواهد شد.
مرحله پنجم: انتخاب تکنولوژی چاپ
انواع مختلفی از فناوریهای چاپ سهبعدی وجود دارند که هرکدام کاربرد خاص خود را دارند.

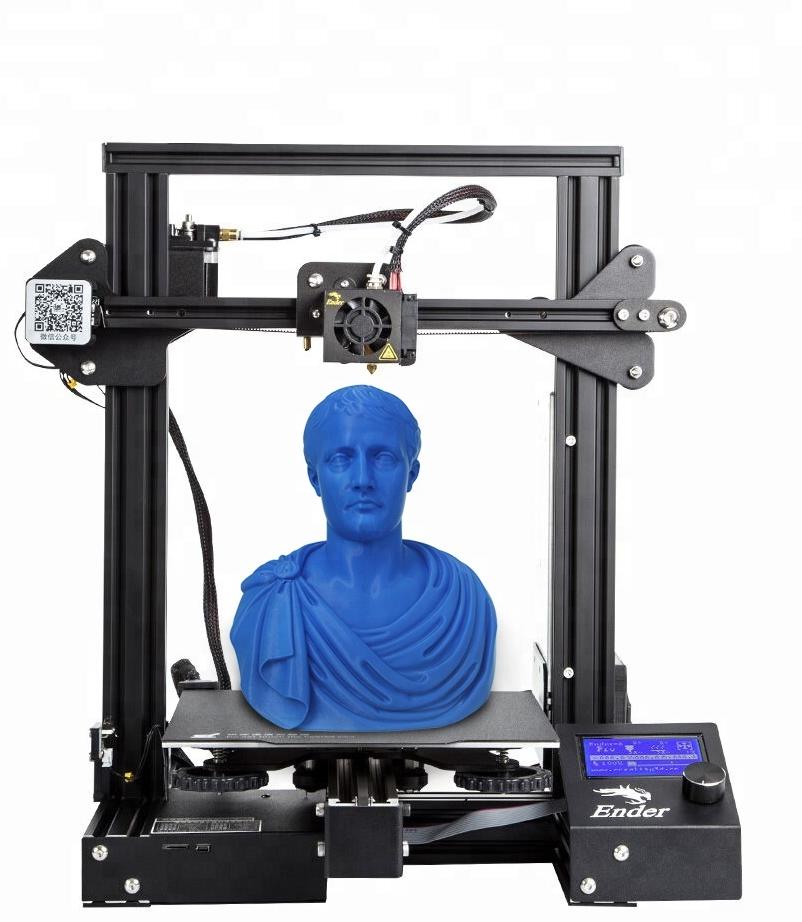

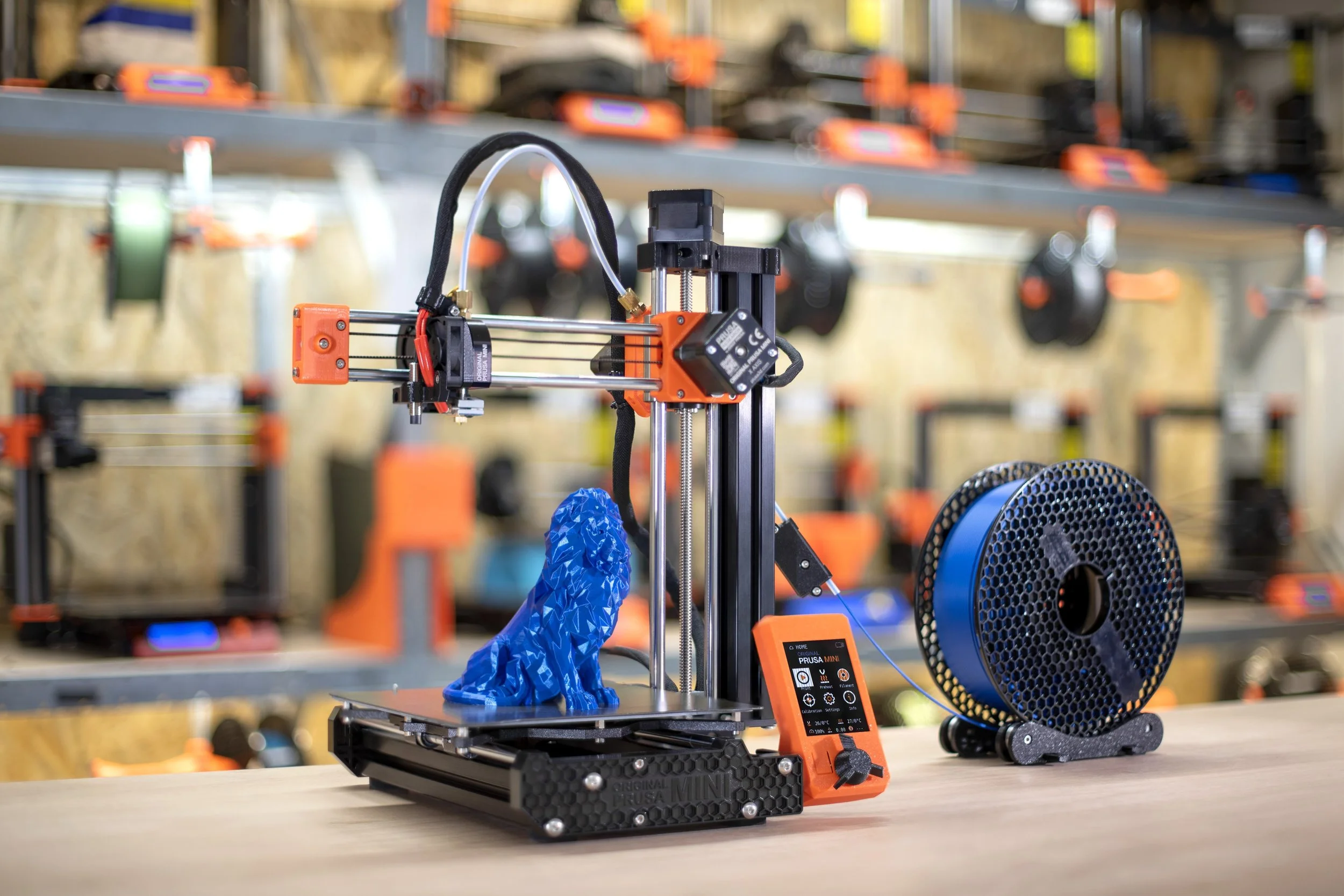

FDM
رایجترین روش چاپ سهبعدی است که از فیلامنتهای پلاستیکی استفاده میکند.
مزایا:
- هزینه پایین
- نگهداری آسان
- مناسب برای نمونهسازی

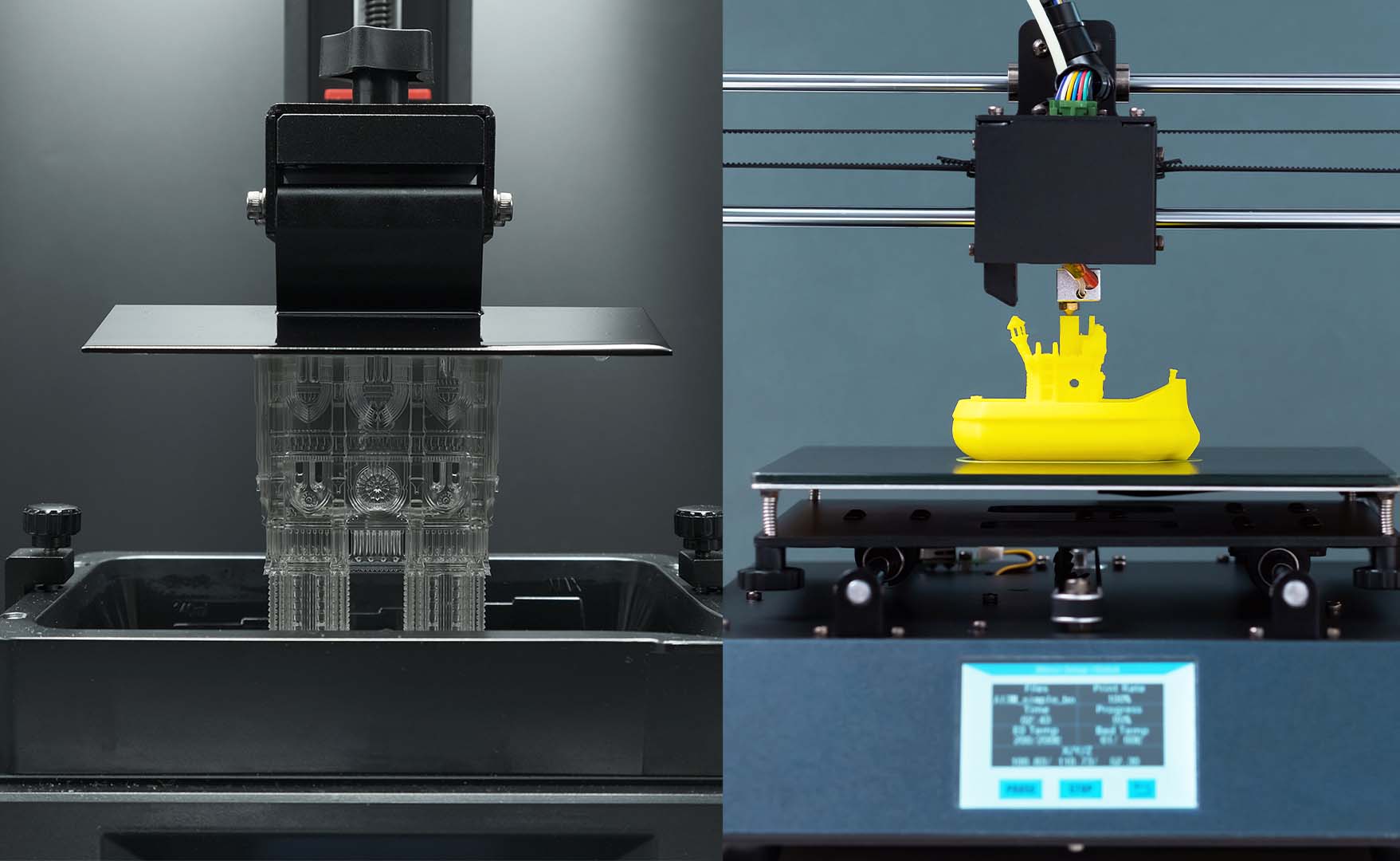

SLA
در این روش از رزین حساس به نور استفاده میشود.
مزایا:
- دقت بسیار بالا
- جزئیات عالی

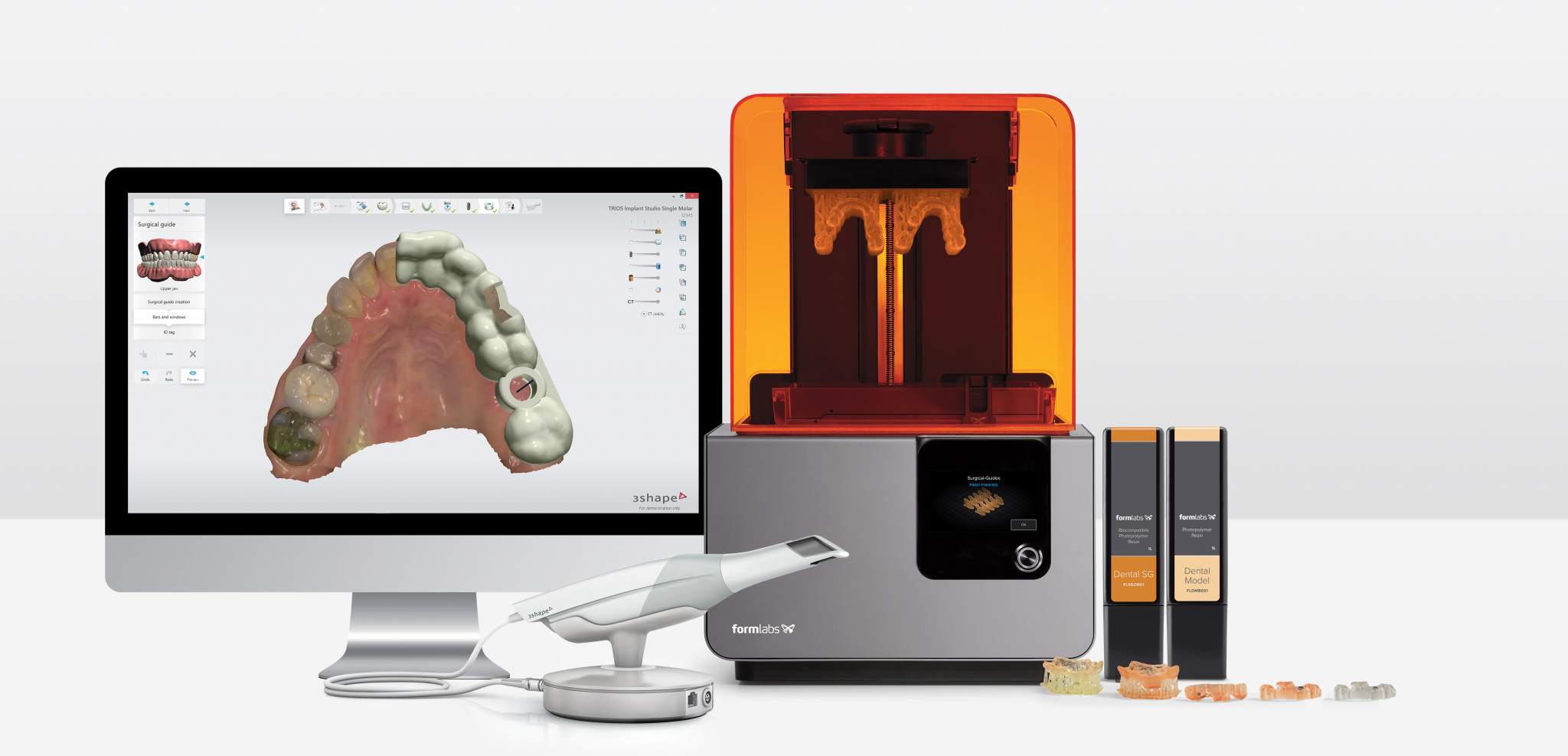

- مناسب برای دندانپزشکی و جواهرسازی
SLS
در این فناوری پودر مواد توسط لیزر ذوب میشود.
مزایا:
- استحکام بالا
- عدم نیاز به ساپورت
- مناسب برای قطعات صنعتی

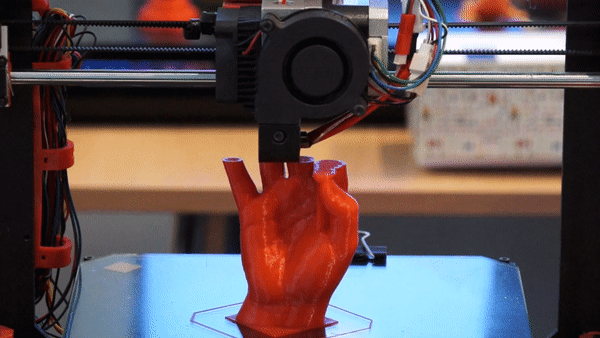

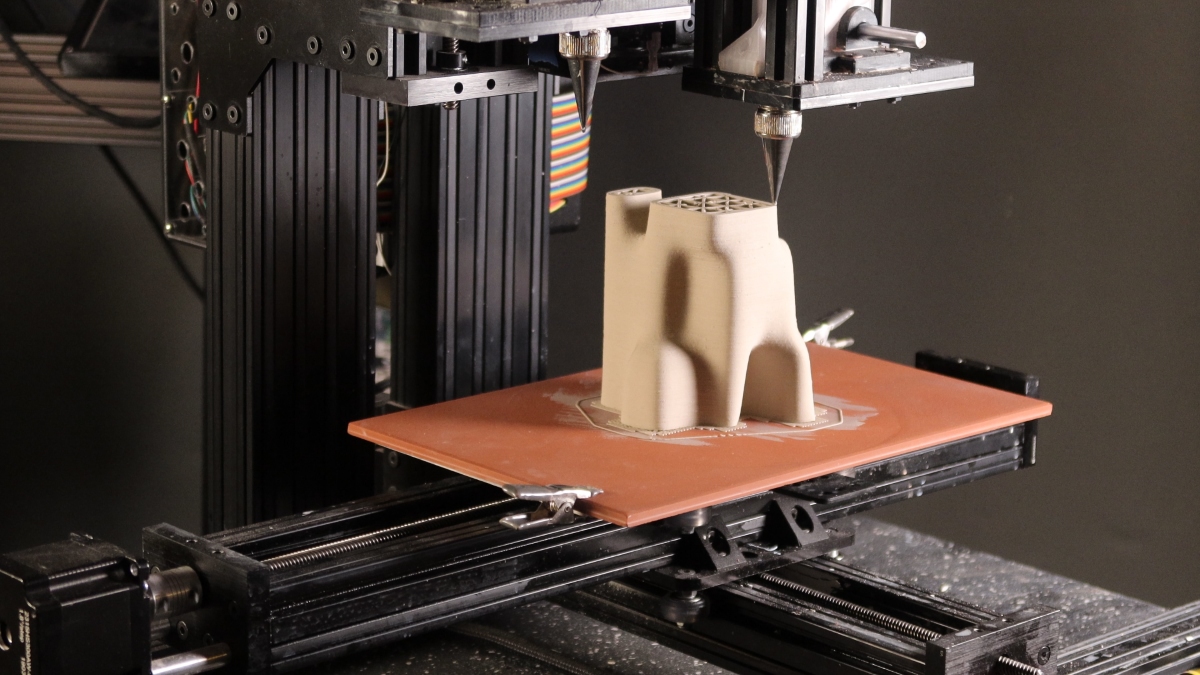

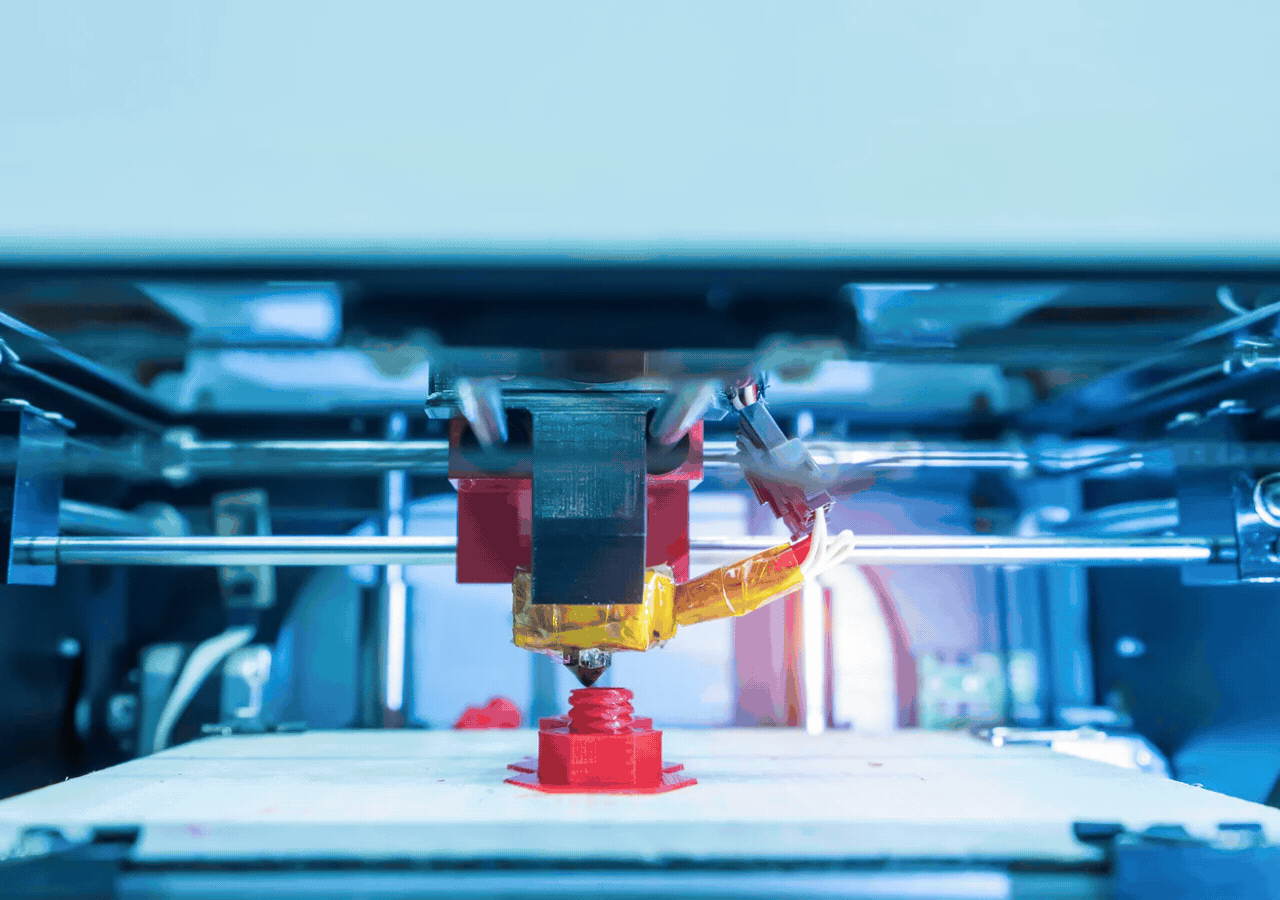

مرحله ششم: فرآیند چاپ
پس از آماده شدن فایل G-Code، اطلاعات به پرینتر منتقل میشود و فرآیند ساخت آغاز میگردد.
در طول چاپ باید موارد زیر کنترل شوند:
- دمای نازل
- دمای بستر چاپ
- چسبندگی لایه اول
- کیفیت اکستروژن
- عدم جابهجایی قطعه
مدت زمان چاپ میتواند از چند دقیقه تا چندین ساعت یا حتی چند روز متغیر باشد.
مرحله هفتم: عملیات پس از چاپ
پس از اتمام چاپ، قطعه معمولاً نیاز به پرداخت نهایی دارد.
برخی از مراحل پسپردازش عبارتاند از:

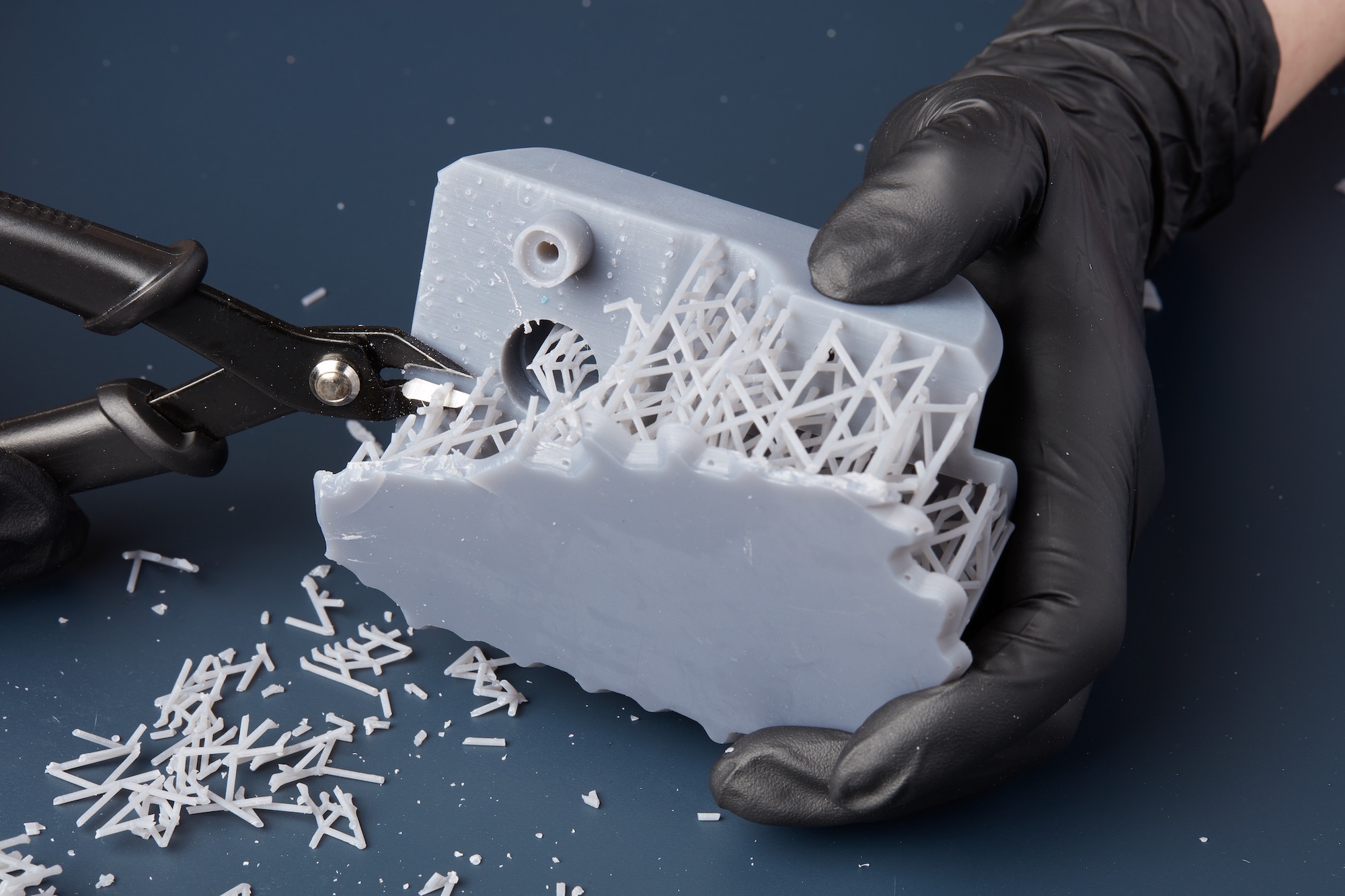

حذف ساپورتها
- ساختارهای پشتیبان باید با دقت جدا شوند.
سنبادهکاری
- برای صاف کردن سطوح و حذف خطوط لایهها استفاده میشود.
رنگآمیزی
- برای افزایش زیبایی و واقعگرایی قطعه کاربرد دارد.
مونتاژ قطعات
- در پروژههای بزرگ ممکن است مدل در چند بخش چاپ شده و سپس مونتاژ شود.
کاربردهای چاپ سهبعدی
چاپ سهبعدی امروزه در حوزههای مختلفی مورد استفاده قرار میگیرد:
- ساخت فیگور و مجسمه
- بازیسازی و طراحی کاراکتر
- معماری و ماکتسازی
- تجهیزات پزشکی
- دندانپزشکی دیجیتال
- خودروسازی
- هوافضا
- طراحی صنعتی
- نمونهسازی سریع محصولات
مزایای چاپ سهبعدی
- کاهش هزینه نمونهسازی
- تولید سریع قطعات
- امکان شخصیسازی محصولات
- ساخت هندسههای پیچیده
- کاهش ضایعات مواد
- کاهش زمان توسعه محصول
چالشهای چاپ سهبعدی
با وجود مزایای فراوان، این فناوری همچنان محدودیتهایی دارد:
- زمان چاپ طولانی در برخی پروژهها
- نیاز به تنظیمات دقیق
- محدودیت در برخی مواد
- هزینه بالای تجهیزات حرفهای
- نیاز به دانش طراحی سهبعدی
نتیجهگیری
چاپ سهبعدی پلی میان دنیای دیجیتال و دنیای واقعی است. از طراحی اولیه در نرمافزارهای سهبعدی گرفته تا تولید یک قطعه فیزیکی، هر مرحله نقش مهمی در کیفیت نتیجه نهایی دارد. با یادگیری اصول طراحی، آمادهسازی فایل، تنظیمات چاپ و فرآیندهای پسپردازش میتوان از این فناوری برای ساخت محصولات حرفهای، نمونههای صنعتی، قطعات کاربردی و حتی آثار هنری استفاده کرد. آینده تولید به سمت شخصیسازی و ساخت دیجیتال حرکت میکند و چاپ سهبعدی یکی از مهمترین ابزارهای این تحول خواهد بود
