چرا بعضی مدل‌های سه‌بعدی برای پرینت مناسب نیستند؟

تصور  کنید ساعتی را صرف طراحی یک مدل سه‌بعدی پیچیده کرده‌اید، آن را با دقت به  پرینتر سه‌بعدی می‌فرستید، اما نتیجه‌ی نهایی یا به‌طور کامل چاپ نمی‌شود،  یا شکسته و بی‌کیفیت از کار درمی‌آید. این اتفاقی رایج است که ریشه در  تفاوت بنیادین بین دنیای دیجیتال و دنیای فیزیک دارد. مدلی که روی  صفحه‌نمایش عالی به نظر می‌رسد، ممکن است برای پرینت سه‌بعدی کاملاً  نامناسب باشد. در این مقاله، به بررسی جامع دلایل این ناسازگاری  می‌پردازیم.

۱. تفاوت بنیادین: مدل‌های بصری در برابر مدل‌های جامد

یکی  از مهم‌ترین دلایل ناسازگاری مدل‌های سه‌بعدی با پرینت، تفاوت در نوع  مدل‌سازی است. بسیاری از نرم‌افزارهای معروف طراحی سه‌بعدی، در اصل برای  خلق مدل‌های بصری ساخته شده‌اند؛ مدل‌هایی که صرفاً برای دیده شدن در فیلم‌ها، بازی‌های رایانه‌ای یا نمایش‌های دیجیتال طراحی می‌شوند .  این مدل‌ها می‌توانند از صفحات دو بعدی با بافت (Texture) ساخته شده باشند  که از یک زاویه خاص، شبیه یک شیء سه‌بعدی به نظر می‌رسند، اما در اصل فاقد  حجم فیزیکی هستند.

در مقابل، پرینتر سه‌بعدی به یک مدل جامد (Solid) نیاز دارد. یک شیء جامد، حجمی بسته است که دارای داخل و خارج مشخصی باشد .  نرم‌افزار برش‌دهنده (Slicer) که دستورات پرینتر را آماده می‌کند، باید  بتواند به‌طور دقیق تشخیص دهد که کدام بخش‌های مدل، داخل و کدام بخش‌ها  خارج از شیء هستند. اگر مدل شما از یک رویه (Surface) بدون ضخامت ساخته شده  باشد، پرینتر قادر به چاپ آن نخواهد بود، چرا که در دنیای واقعی، هیچ شیء  بدون ضخامتی وجود ندارد .

۲. مشکلات هندسی کلیدی که مانع پرینت می‌شوند

یک  مدل سه‌بعدی ممکن است به دلایل مختلفی که ریشه در هندسه‌ی ریاضی آن دارند،  برای پرینت نامناسب باشد. این مشکلات، رایج‌ترین موانع بر سر راه یک پرینت  موفق هستند.

مدل غیرآب‌بند (Non-Watertight / Open Mesh)

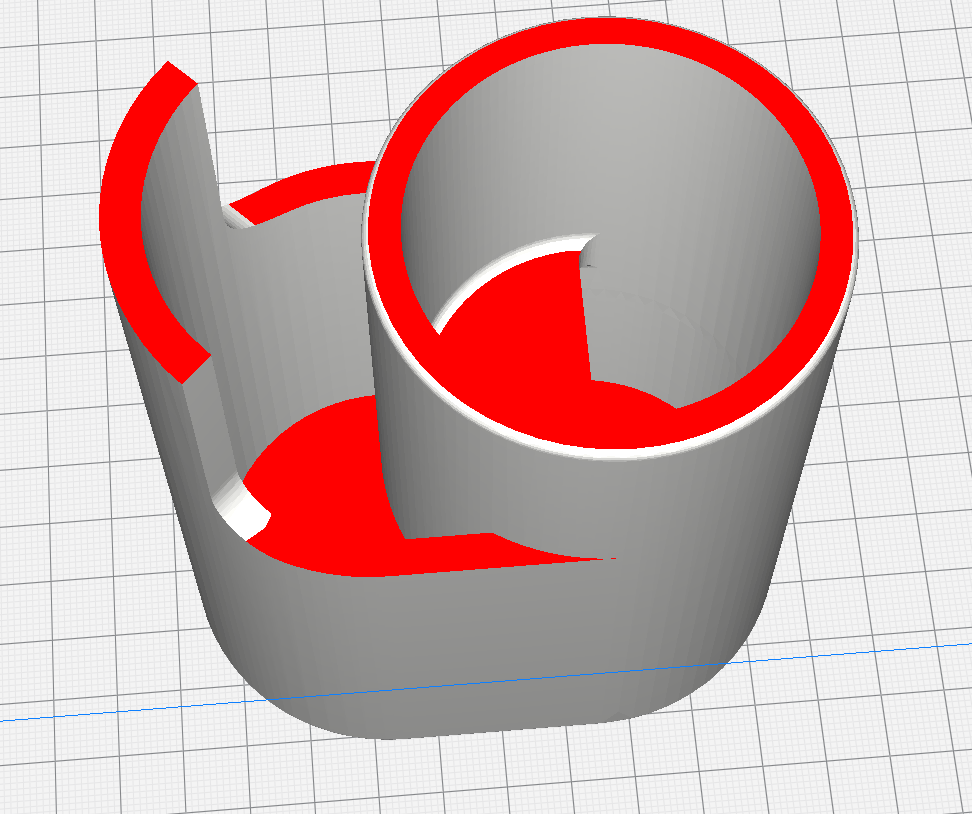

یک  مدل آب‌بند به مدلی گفته می‌شود که هیچ سوراخ یا شکافی در سطح بیرونی آن  وجود نداشته باشد. اگر مدل خود را مانند یک ظرف پر از آب تصور کنید، یک مدل  آب‌بند نباید هیچ نشتی داشته باشد .  وجود حتی یک مثلث کوچک گم‌شده در شبکه (Mesh) مدل، می‌تواند باعث شود  نرم‌افزار برش‌دهنده نتواند داخل و خارج شیء را تشخیص دهد و در نتیجه،  پرینت با شکست مواجه شود .

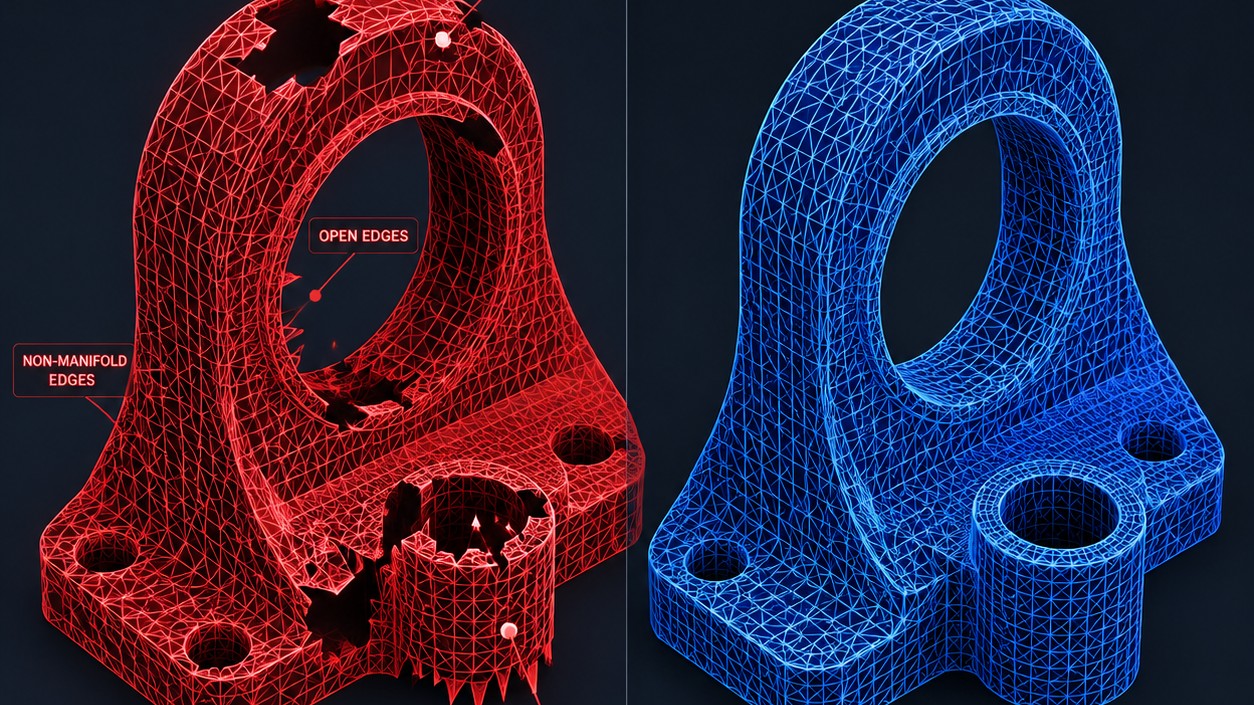

هندسه‌ی غیرمانیفولد (Non-Manifold Geometry)

یک  مدل مانیفولد به این معناست که هر یال (Edge) در شبکه‌ی مدل، دقیقاً بین  دو وجه (Face) مشترک است. این قاعده به نرم‌افزار اجازه می‌دهد تا فضای  سه‌بعدی را به‌طور واضح به دو بخش «داخل» و «خارج» تقسیم کند . مشکلات غیرمانیفولد زمانی رخ می‌دهند که:

• یک یال بین سه یا چند وجه مشترک باشد (مانند درز داخلی یک مدل که به‌درستی ترکیب نشده است).
• یک یال فقط به یک وجه متصل باشد (ایجاد یک لبه‌ی «برهنه»).
• وجوهی در داخل حجم جامد وجود داشته باشند که هیچ سطح بیرونی ندارند .

ضخامت ناکافی دیواره‌ها (Insufficient Wall Thickness)

این  یکی از رایج‌ترین مشکلات در مدل‌های سه‌بعدی است. پرینترها توانایی چاپ  لایه‌هایی با ضخامت کمتر از حد مشخصی را ندارند. اگر دیواره‌های مدل شما  بسیار نازک باشند، نرم‌افزار برش‌دهنده ممکن است آن بخش‌ها را نادیده  بگیرد، یا در نهایت، قطعه‌ای بسیار شکننده و بی‌استحکام تولید شود .

حداقل ضخامت توصیه‌شده برای مواد مختلف:

جنس ماده حداقل ضخامت توصیه‌شده نکات مهم

برآمدگی‌های بیش از حد (Extreme Overhangs)

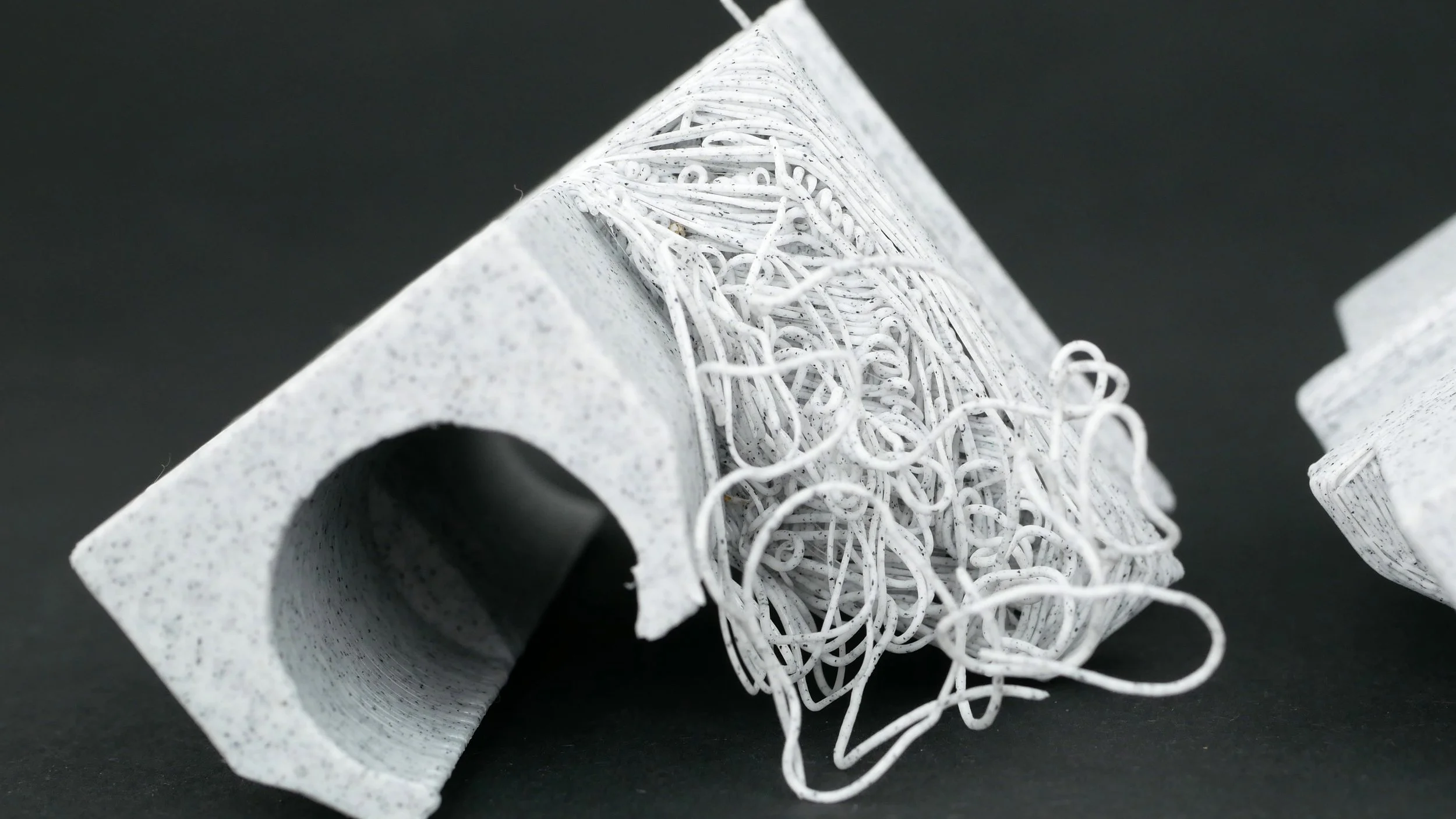

در  پرینت سه‌بعدی به روش FDM، هر لایه بر روی لایه‌ی قبلی ساخته می‌شود. اگر  یک بخش از مدل به سمت بیرون پرتاب شود و زیر آن ماده‌ای برای چسبیدن وجود  نداشته باشد، لایه‌های جدید نمی‌توانند به‌درستی شکل بگیرند و افتادگی یا  شکست رخ می‌دهد .  به‌عنوان یک قاعده‌ی کلی، زاویه‌های کمتر از ۴۵ درجه معمولاً نیازی به  پایه (Support) ندارند، اما زوایای بیشتر از آن به پایه‌های کمکی نیاز  دارند که پس از چاپ، جدا می‌شوند .  استفاده از پایه‌ها خود چالش‌هایی مانند افزایش زمان چاپ، مصرف بیشتر ماده  و نیاز به پس‌پردازش برای برداشتن آنها را به همراه دارد .

مشکلات مقیاس و واحد اندازه‌گیری (Scale and Units)

یک  مدل ممکن است از نظر هندسی بی‌نقص باشد، اما در مقیاسی اشتباه به پرینتر  ارسال شود. برای مثال، مدلی که در نرم‌افزار بر اساس میلی‌متر طراحی شده  اما به‌صورت سانتی‌متر صادر شده باشد، ۱۰ برابر کوچک‌تر یا بزرگ‌تر از حد  انتظار وارد نرم‌افزار برش می‌شود .  همچنین، اگر مدل از قطعاتی با ضخامت کمتر از ۰.۱ میلی‌متر تشکیل شده باشد  (مانند ضخامت یک برگه کاغذ)، پرینتر قادر به چاپ آنها نخواهد بود .

۳. تأثیر ماده و فرآیند پرینت بر طراحی

نوع  ماده‌ای که برای پرینت استفاده می‌شود، محدودیت‌های خاص خود را بر طراحی  مدل تحمیل می‌کند. مدلی که برای پرینت با رزین طراحی شده، ممکن است برای  پرینت با پلاستیک FDM مناسب نباشد.

• تاب‌برداری (Warping): این پدیده در اثر سرد شدن و انقباض ناهمگن لایه‌های مواد در حین پرینت رخ می‌دهد و باعث خمیدگی و تغییر شکل قطعه می‌شود . مدل‌های با سطح صاف و بزرگ، به‌شدت مستعد این مشکل هستند.
• مقاومت مکانیکی (Strength):  قطعات پرینت‌شده با FDM ذاتاً در جهت عمودی (Z) ضعیف‌تر از جهت‌های افقی  (XY) هستند، زیرا استحکام لایه‌ها در محل اتصال به یکدیگر کمتر است .  یک مدل که برای یک ماده‌ی همگن مانند فلز طراحی شده، ممکن است در برابر  نیروهای وارده در یک پرینت پلاستیکی، به‌سرعت از بین برود، چراکه  پلاستیک‌های پرینت‌شده رفتاری ناهمسانگرد (وابسته به جهت) دارند .
• حفره‌های بسته (Closed Cavities):  اگر مدلی دارای حفره‌های کاملاً بسته باشد، ماده‌ی پرینت (به‌ویژه در  پرینت رزین) در داخل آن به دام می‌افتد و باعث افزایش وزن، هزینه و  احتمالاً شکستن قطعه می‌شود. برای جلوگیری از این مشکل، باید حداقل دو  سوراخ به قطر ۲ میلی‌متر در حفره‌ها تعبیه شود تا ماده‌ی اضافی خارج شود .

نتیجه‌گیری: چگونه از مشکلات جلوگیری کنیم؟

برای اطمینان از مناسب بودن یک مدل سه‌بعدی برای پرینت، رعایت یک سری اصول و بررسی‌های پیش‌ازچاپ ضروری است:

۱. طراحی با هدف پرینت:  از ابتدا مدل را با در نظر گرفتن محدودیت‌های پرینت سه‌بعدی طراحی کنید.  به ضخامت دیواره‌ها، زوایای برآمدگی و نوع ماده توجه ویژه‌ای داشته باشید .
۲. استفاده از نرم‌افزارهای بررسی و تعمیر:  پیش از ارسال فایل به پرینتر، از نرم‌افزارهای تحلیل مش (مانند MeshFix،  Netfabb یا ابزارهای موجود در PrusaSlicer) برای شناسایی و رفع مشکلاتی  مانند سوراخ‌ها، وجوه غیرمانیفولد و نرمال‌های معکوس استفاده کنید .
۳. بررسی نهایی در نرم‌افزار برش (Slicer):  مدل را در نرم‌افزار برش‌دهنده بارگذاری کرده و پیش‌نمایش لایه‌به‌لایه  (Layer Preview) آن را با دقت بررسی کنید. این کار به شما نشان می‌دهد که  آیا بخش‌هایی از مدل ناپدید می‌شوند یا به‌درستی چاپ می‌شوند .
۴. توجه به ماده و دستگاه:  همیشه راهنمای طراحی و محدودیت‌های ماده و پرینتر مورد نظر خود را مطالعه  کنید. یک مدل که برای یک پرینتر و ماده خاص بهینه شده، ممکن است برای دیگری  مناسب نباشد .

با  درک این اصول و انجام بررسی‌های لازم، می‌توانید از بسیاری از شکست‌های  رایج در پرینت سه‌بعدی جلوگیری کرده و مدل‌های دیجیتال خود را با موفقیت به  اشیاء فیزیکی تبدیل کنید.
